Tipos de placa base
Construir una PC requiere que tomes decisiones. Uno de ellos se refiere al tipo de placa base del equipo. ¿Cómo elegir uno si hay varios modelos en el mercado?
Para que esta interconexión entre dispositivos funcione, todas las partes deben seguir formas o dimensiones estándar. No es diferente con los tipos de placa base. En los escritorios, este tipo de componente debe cumplir con formatos físicos estandarizados ( factores de forma ) para que pueda instalarse en gabinetes que sigan especificaciones de tamaño compatibles.
Los estándares más conocidos son: ATX y Micro ATX. Para ordenadores de tamaño reducido, lo más habitual es encontrar formatos Mini ITX, Nano ITX y Pico ITX.

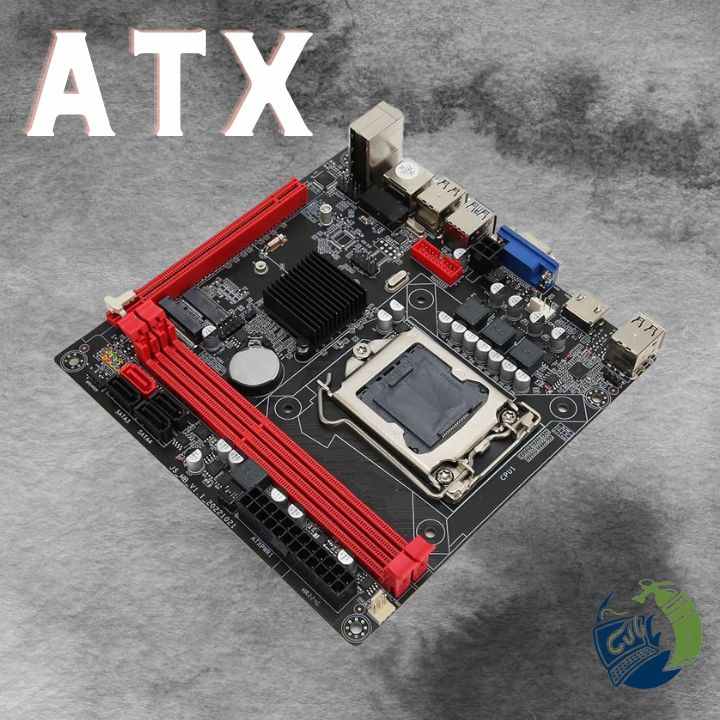

Placa base ATX
ATX significa Tecnología avanzada extendida. Este es un estándar introducido en 1995 como una evolución del ahora obsoleto formato Baby AT. Por regla general, una placa base ATX debe tener hasta 12 x 9,6 pulgadas, es decir, 305 x 244 milímetros.
Si colocamos la placa base “de pie”, notaremos, por ejemplo, que las ranuras de expansión (frecuentemente en el estándar PCI Express) deben estar posicionadas en la parte inferior y alineadas a la izquierda. En esta posición, una tarjeta de video u otro componente allí instalado tendrá sus conectores mirando hacia la parte trasera de la caja, sin ningún tipo de obstáculo.

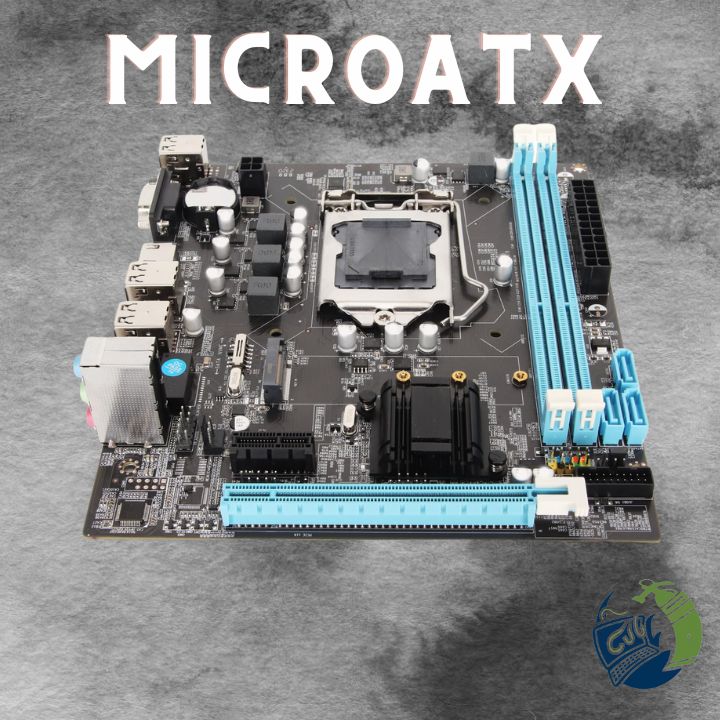

Placa base Micro ATX (mATX)
Aunque todavía se pueden encontrar modelos ATX, las placas base Micro ATX (o mATX) se han vuelto bastante populares en el mercado.
Como en el estándar anterior, las placas Micro ATX deben seguir la misma ubicación para los orificios de montaje y los componentes. Como su nombre lo indica, la principal diferencia con respecto al estándar ATX está en las dimensiones: las placas base Micro ATX son más pequeñas y, por lo tanto, ideales para PC con chasis mediano o pequeño.

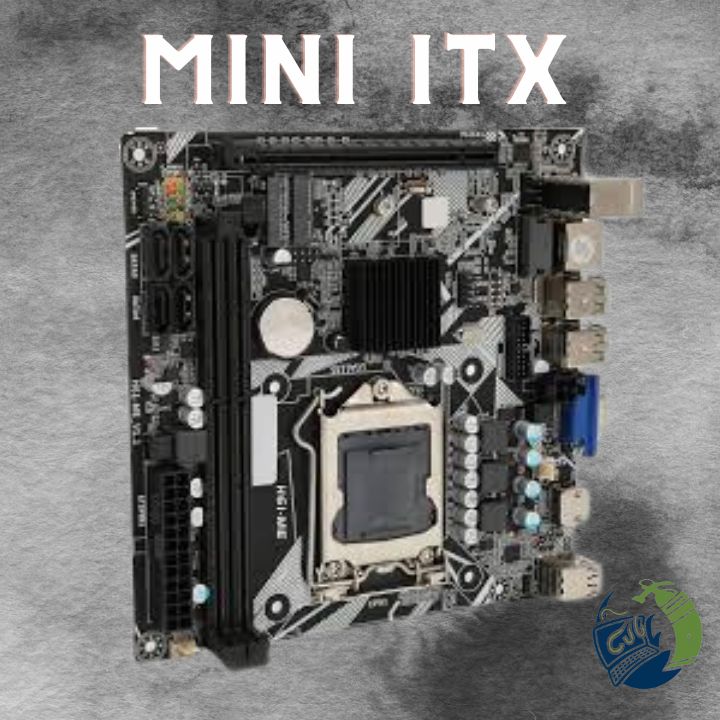

Placa base Mini ITX
Por lo general, quienes necesitan ahorrar espacio físico en la mesa recurren a una libreta. Pero existe una alternativa igual o más interesante: los PC compactos. Esta categoría puede cubrirse con carcasas y placas base Mini ITX (tecnología de la información ampliada) .
Por regla general, las placas base en este factor de forma tienen unas dimensiones de hasta 6,7 x 6,7 pulgadas (170 x 170 milímetros), por lo que se pueden instalar en cajas de tamaño muy compacto.

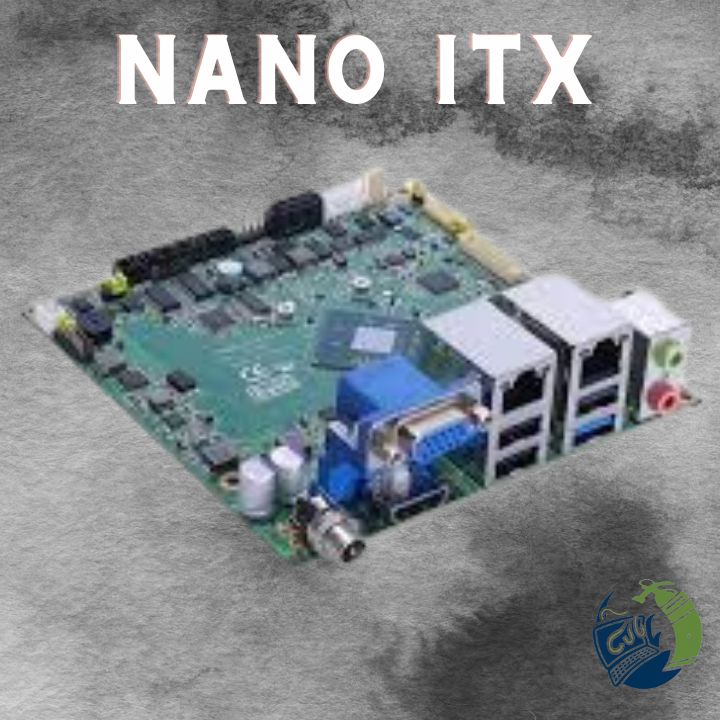

Placa base Nano ITX
Como sugiere el nombre, las placas base de tipo Nano ITX tienen dimensiones aún más pequeñas. El tamaño máximo es de 4,7 x 4,7 pulgadas (119 x 119 milímetros), un detalle que hace que el nivel de integración de componentes sea alto aquí.
Es relativamente habitual encontrar placas de este formato utilizadas en media centers y automatización industrial, por ejemplo.

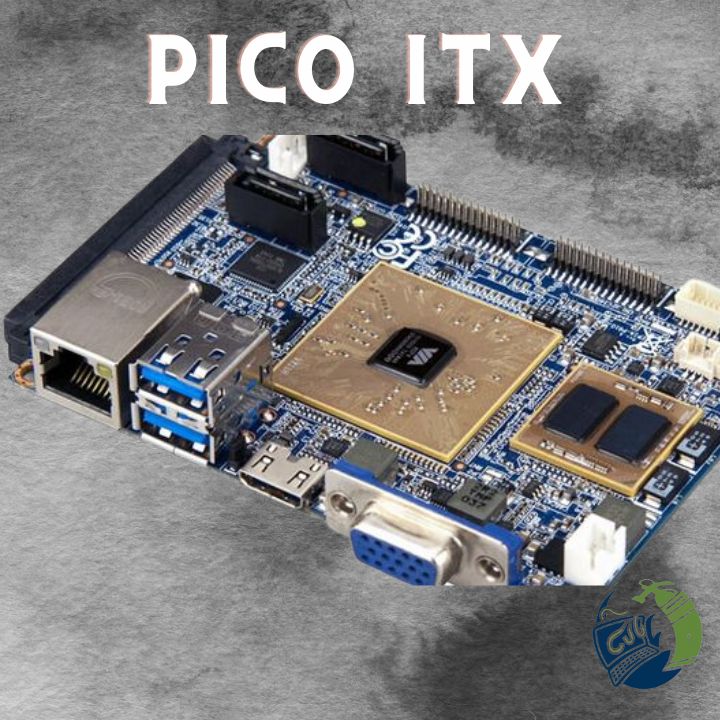

Placa base Pico ITX
Entre todos los principales factores de forma de placa base del mercado, Pico ITX es el más pequeño. En este estándar, las dimensiones no superan las 3,9 x 2,8 pulgadas (99 x 71 milímetros); la tarjeta es tan pequeña que cabe en la palma de la mano. Nuevamente, el enfoque de este estándar está en las aplicaciones de baja potencia.
